滤波器是由电感和电容组成的低通滤波电路所构成，它允许有用信号的电流通过，对频率较高的干扰信号则有较大的衰减。由于干扰信号有差模和共模两种，因此滤波器要对这两种干扰都具有衰减作用。其基本原理有三种:

A）利用电容通高频隔低频的特性，将火线、零线高频干扰电流导入地线（共模），或将火线高频干扰电流导入零线（差模）；

B）利用电感线圈的阻抗特性，将高频干扰电流反射回干扰源；

C）利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特性，针对某干扰信号的频段选择合适的干扰抑制铁氧体磁环、磁珠直接套在需要滤波的电缆上即可

5　电源滤波器高频插入损耗的重要性

尽管各种电磁兼容标准中关于传导发射的限制仅到30MHz（旧军标到50MHz，新军标到10MHz），但是对传导发射的抑制绝不能忽略高频的影响。因为，电源线上高频传导电流会导致辐射，使设备的辐射发射超标。另外，瞬态脉冲敏感度试验中的试验波形往往包含了很高的频率成份，如果不滤除这些高频干扰，也会导致设备的敏感度试验失败。

电源线滤波器的高频特性差的主要原因有两个，一个是内部寄生参数造成的空间耦合，另一个是滤波器件的不理想性。因此，改善高频特性的方法也是从这两个方面着手。

内部结构：滤波器的连线要按照电路结构向一个方向布置，在空间允许的条件下，电感与电容之间保持一定的距离，必要时，可设置一些隔离板，减小空间耦合。

电感：按照前面所介绍的方法控制电感的寄生电容。必要时，使用多个电感串联的方式。

差模滤波电容：电容的引线要尽量短。要理解这个要求的含义：电容与需要滤波的导线（火线和零线）之间的连线尽量短。如果滤波器安装在线路板上，线路板上的走线也会等效成电容的引线。这时，要注意保证时机的电容引线最短。

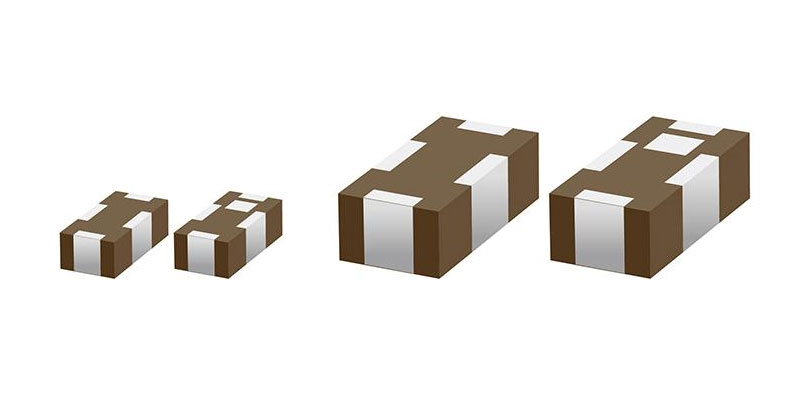

共模电容：电容的引线要尽量短。对这个要求的理解和注意事项同差模电容相同。但是，滤波器的共模高频滤波特性主要靠共模电容保证，并且共模干扰的频率一般较高，因此共模滤波电容的高频特性更加重要。使用三端电容可以明显改善高频滤波效果。但是要注意三端电容的正确使用方法。即，要使接地线尽量短，而其它两根线的长短对效果几乎没有影响。必要时可以使用穿心电容，这时，滤波器本身的性能可以维持到1GHz以上。

特别提示：当设备的辐射发射在某个频率上不满足标准的要求时，不要忘记检查电源线在这个频率上的共模传导发射，辐射发射很可能是由这个共模发射电流引起的。
